همه چیز درباره آداپتور لایتنینگ به HDMI اپل
تاریخ انتشار: 07 مرداد 1404
دسته بندی: اپل
همه‌چیز درباره Haywire؛ آداپتورهای ویدیویی لایتنینگ اپل
آیا تا به حال فکر کرده‌اید که چگونه آداپتورهای Lightning به HDMI یا VGA اپل، تصویری تقریباً با کیفیت بالا را تنها از طریق درگاه لایتنینگ به نمایشگر شما منتقل می‌کنند؟ راز این آداپتورها در پروژه‌ای به نام Haywire نهفته است؛ سیستمی که بسیار فراتر از یک “کانکتور ساده” ویدیویی عمل می‌کند.
Haywire چیست؟

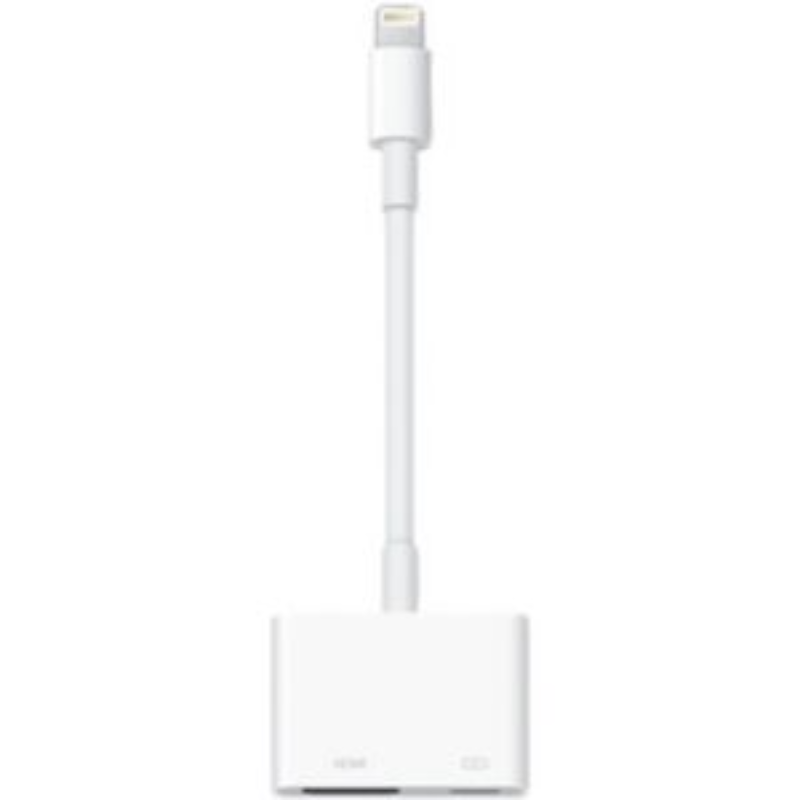

“Haywire” اسم رمز (codename) آداپتورهای ویدیویی مبتنی بر لایتنینگ اپل است. این آداپتورها شامل Lightning Digital AV Adapter (خروجی HDMI) و Lightning to VGA Adapter هستند.
برخلاف تصور رایج، این ابزارها فقط سیگنال را عبور نمی دهند؛ بلکه در داخل خود یک سیستم عامل تعبیه‌شده (Embedded OS) مبتنی بر هسته XNU (هسته اصلی macOS و iOS) دارند که وظیفه تبدیل (Transcoding) سیگنال تصویری فشرده را بر عهده دارد.
رمز موفقیت این آداپتورها، پردازنده ARM و رم داخلی آن‌هاست که کل فرایند را بدون دخالت سخت‌افزار آیفون/آیپد انجام می‌دهد.
ساختار سخت‌افزاری و شناسنامه فنی
- پردازنده (SoC): مدل Samsung S5L8747
- شماره قطعه: H9TKNNN2GD
- حافظه RAM: معادل ۲۵۶ مگابایت
- حافظه ذخیره‌سازی: ندارد؛ سیستم عامل و فریم‌ویر در RAM بارگذاری می‌شود
- نوع پردازنده: ARM
این سخت‌افزار کوچک اما پیشرفته، پس از اتصال به دستگاه iOS، سیستم عامل مخصوص خود را دریافت و اجرا می‌کند.
مدل‌ها و تفاوت‌ها
نام تجاری نام داخلی شناسه ApBoardID
Lightning Digital AV Adapter (HDMI) | B137AP | iAccy1,1 | 0x00 |
Lightning VGA Adapter | B165AP | iAccy1,2 | 0x02 |
این دو هنوز هم آخرین محصولات مبتنی بر چیپست‌های سامسونگ S5L هستند که توسط اپل به فروش می‌رسند.
سیستم عامل و فریم‌ویر
سیستم عامل این آداپتورها مبتنی بر هسته XNU است اما هیچ شباهت عمده‌ای به iOS ندارد:
- هیچ محیط کنسول (Shell) وجود ندارد.
- حتی چیزی شبیه launchd یا “BSD subsystem” در آن تعبیه نشده.
- صرفاً یک daemon ویژه اجرا می‌شود که دیتا را از دستگاه میزبان دریافت و پس از رمزگشایی، خروجی HDMI یا VGA تولید می‌کند.
- فریم‌ویر از طریق بخش /System/Library/PreinstalledAssets/com_apple_MobileAsset_MobileAccessoryUpdate_haywire.xml مدیریت می‌شود.
تغییرات iOS 16 به بعد
- فریم‌ویر Haywire دیگر به صورت پیش‌نصب روی سیستم نیست و موقع هر اتصال باید دانلود شود (در گذشته روی iOS نصب بود).
- امکان استفاده با دستگاه‌های USB-C فراهم شده، البته معمولاً پیغام “این اکسسوری پشتیبانی نمی‌شود” ظاهر می‌شود اما کار می‌کند.
محدودیت‌های فنی و تصویر
- سیگنال تصویری که روی کابل لایتنینگ منتقل می‌شود، به صورت فشرده H.264 و با رزولوشن 1600x900 ارسال می‌گردد. آداپتور، تصویر را به 1080p Upscale می‌کند که باعث می‌شود کمی آثار فشرده‌سازی قابل مشاهده باشد.
- برخلاف AirPlay، ارتباط تصویری اینجا کاملاً لوکال و مبتنی بر کدگذاری سخت‌افزاری روی دستگاه iOS است و AirPlay دخالتی ندارد.
- Lightning یک رابط سریال است که اصلاً امکان حمل مستقیم سیگنال HDMI (بیت-به-بیت) ندارد؛ به همین دلیل همه پیچیدگی انتقال به داخل آداپتور منتقل شده است.
یکی از مهندسان ناشناس اپل گفته:
ما این راهکار تبدیل را طوری طراحی کردیم که دستگاه میزبان (آیفون/آیپد) فقط کدک نرم‌افزاری ارسال کند و همه پیچیدگی سخت‌افزاری در داخل آداپتور انجام شود. این باعث انعطاف بالای سیستم و آسانی افزودن انواع اکسسوری در آینده می‌شود.
ایرادات و معایب
- کیفیت تصویر: امکان مشاهده آرتیفکت‌های فشرده‌سازی H.264
- رفع ایراد نرم‌افزاری: برخی کاربران گزارش خرابی غیرعادی و عدم خروجی تصویر بعد از مدت کوتاه داده‌اند، که دلیل مشخصی ندارد.
- سازگاری iOS: در iOSهای قدیمی (مثلاً iOS 6)، بعد از به‌روزرسانی فریم‌ویر تنها یک‌بار بعد از ری‌استور به خوبی کار می‌کند و پس از آن اختلال دارد.
جمع‌بندی
Haywire فقط یک آداپتور نیست؛ بلکه یک کامپیوتر کوچک با سیستم عامل اختصاصی است که باعث انعطاف و قدرت بالای آداپتورهای ویدیویی اپل شده است. اگرچه محدودیت‌هایی در کیفیت تصویر و پایداری وجود دارد، اما طراحی ماژولار آن باعث شده مسیر توسعه اکسسوری برای اپل بسیار ساده‌تر شود.
